Фланцы
— ГОСТ
Изготавливаем и поставляем стальные фланцы по ГОСТ, ОСТ и АТК — из любой марки стали. Ходовые типоразмеры со склада, остальное под заказ, включая нестандартные позиции по чертежу заказчика.
- DN 10–2000типоразмеры
- Ру до 20 МПаусловное давление
- Любаямарка стали
- Со складаи под заказ
Фланцы по стандарту и по чертежу
Основная номенклатура — стальные фланцы для трубопроводов, арматуры, сосудов и аппаратов. Работаем и по государственным, и по отраслевым стандартам, и по документации заказчика.
- ГОСТ 33259-2015фланцы арматуры, соединительных частей и трубопроводов
- ГОСТ Р 54432-2011фланцы арматуры и трубопроводов
- ГОСТ 12820-80стальные плоские приварные
- ГОСТ 12821-80стальные приварные встык
- ГОСТ 28759.2-90фланцы сосудов и аппаратов, плоские приварные
- ГОСТ 28759.3-90фланцы сосудов и аппаратов, приварные встык
- ГОСТ 28759.4-90под прокладку восьмиугольного сечения
- ГОСТ 9399-81резьбовые, на высокое давление
- ГОСТ 22813-83переходные, с линзовым уплотнением
- АТК 26-18-12-96отраслевой альбом типовых конструкций
- АТК 26-18-13-96отраслевой альбом типовых конструкций
Также изготавливаем по зарубежным стандартам — EN 1092-1, DIN, ANSI/ASME B16.5 и B16.47 Series A/B.
- 01
Плоские приварные
Самый распространённый тип: фланец надевается на трубу и обваривается двумя швами. Для трубопроводов среднего давления.
- 02

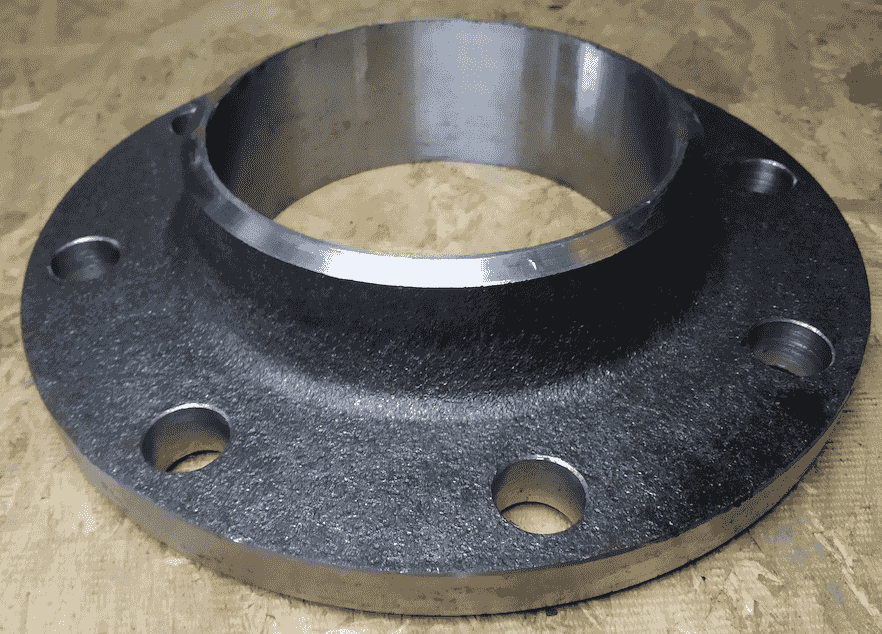

Воротниковые, приварные встык
Конический воротник разгружает сварной шов — применяются на высоких давлениях, знакопеременных нагрузках и перепадах температур.
- 03
Свободные на приварном кольце
Фланец вращается на кольце, что упрощает совмещение отверстий. Выгодны на трубопроводах из нержавеющих и цветных сплавов.
- 04
Резьбовые
Крепятся к трубе резьбой без сварки — там, где сварочные работы на объекте затруднены или недопустимы.
- 05
Глухие и заглушки
Закрывают торец трубопровода, патрубок сосуда или аппарата, оставляя соединение разъёмным.
| Условный проход | DN 10 — DN 2000 |
|---|---|
| Условное давление | Ру 0,1 — 20 МПа по ГОСТ; PN 2,5 — 400 и Class 150 — 2500 по EN и ANSI/ASME |
| Температура среды | от −70 до +600 °C — в зависимости от стандарта и марки стали |
| Марка стали | Любая по требованию заказчика. В работе чаще всего углеродистые и низколегированные 20, 35, 40Х, 09Г2С и коррозионностойкие 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 20Х13, 15Х5М |
| Уплотнительная поверхность | плоская, соединительный выступ, впадина, шип-паз, под линзовую и овальную прокладку |
| Покрытия | по требованию заказчика — цинкование, грунт и краска, полимерное покрытие |
Марка стали — любая под вашу среду, давление и температуру. Нужен типоразмер вне этого диапазона — изготовим по чертежу.
Производитель, а не перепродавец
Собственное производство полного цикла
От подбора марки стали и механообработки до контроля геометрии готового изделия — на своих мощностях в Санкт-Петербурге.
Со склада и под заказ
Ходовые типоразмеры отгружаем со склада. Остальное изготавливаем под заявку — от единичных позиций до серийных партий.
Документы качества на каждую партию
Сертификаты на материал и готовую продукцию, паспорт качества, сопроводительная документация под требования объекта.
Отгрузка по всей России
Доставка транспортными компаниями по России и СНГ, самовывоз со склада отгрузки в Санкт-Петербурге.
Пришлите заявку — ответим в кратчайшее время
Сроки и цена — в коммерческом предложении под вашу спецификацию. Прикрепите файл со спецификацией или чертежом либо опишите позиции текстом.
